废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气涡轮增压器在装配前所有零件应仔细清洗（包括装配用的各种工具），要用不起毛的软质布料擦拭各零件，并放置在清洁的场所，同时在装配前各零件均应检查合格，必要时涡轮转子压气机叶轮及其组合部件应复校动平衡，拣后进行重装。

  装配工全过程及考虑点以下几点。  ①把里头壳的压气机端朝上，将扭簧卡环装到压气机端滚动轴套座孔內侧环槽中，留意不会碰伤轴孔。然而放至抹上保养液压油的滚动滚动轴套，拉力环再装进另个扭簧卡环。在装滚动滚动轴套时，要留意把侧边有油槽的那端乐观。在每扭簧卡环装进后，均要检测卡环能否截然来到环罐内。

  ②把里面壳的涡轮机机端朝上就像环节①什么和什么述次序将螺旋弹簧卡环、波动联轴器、扭力环分别装人涡轮机机端联轴器孔中，在装波动联轴器时要重视把外侧有油槽的那端上移。

  ③用细尼龙绳创作的两种圆盘套在指尖上，将两种高弹性势能隔绝性能环合拢，套人锅轮电机转子轴隔绝性能环槽中，要留意不是使劲过猛，如不诱发高弹性势能隔绝性能环永远磨损或断裂现象。

  ④在布置增压叶轮轴上两种回弹性封好环时开口子具体位置应安排好180°，然而在封好环上抹上保养齿轮油，小心翼翼地将叶轮插到上面的壳中去，套时还要注意也不要使轴上场阶及螺母碰伤变动联轴器里孔外壁。为制止套时环从旁边滑出或断了，回弹性封好环较为于叶轮轴的位叠要居中，并绝大部分借助上面的壳座孔上锥面作指引，使之能顺利圆满滑人封好环座孔中。

  ⑤拿手掌托住已装些人里间壳的蜗轮离心风机叶轮，将蜗轮离心风机叶轮出入口处六角形台肩夹在台虎钳上，井拿手掌缓缓的扶着正中间壳不使发生之外的倾俩，注意事项要避免 蜗轮滑片轴从正中间壳中滑小。

  ⑥将扭力片和隔套路在轴上，再复制到抹上清理柴油机油的扭力滚针的轴承，主要扭力滚针的轴承水平线上边的进油孔要向上改变方向里头壳上的进油孔，最后放上止动平垫，紧固4个螺拴后，将止动平垫翻边安全，加锁4个地脚螺栓。最后再将另个块扭力片套在轴上及放到挡油板，主要挡油板上的导油舌，都要伸入回油腔。

  ⑦将已配有弹性势能封口环的轴封抹上清扫液压油后存入压气机端气封板上相对应的座孔中去，存入前将几个环的留口地址隔开，使之相隔180°，另将“o”形再生胶封口陷井人压气机气封板儿外圆的环槽中，为着易于压入中心壳，再生胶封口圈外圆外表上尽量抹上个些薄液压油，再压人群中心壳防御反应中去。

  ⑧在立在电机转子及压气机风叶上动均衡标示后套上压气机风叶，将自锁螺母拧上并上紧至与轴横截上的动均衡谱号立在结束【这时的上紧扭距为39～44N.m (4-4.5kgf.m)】，在上紧时不同意压气机风叶相对的于轴有旋转（若压气机风叶不顺畅套入轴上时，可将压气机风叶浸到热水蒸汽加热后再套入）。

  ⑨从台虎钳上拿掉已精好的搭档件，按可是标识安装无叶蜗壳中，考虑在安装时不想歪歪扭扭为了防止碰伤泄压阀叶轮顶级的部分，以后再装上锅轮端弯排机及止动密封垫，压紧六角螺母【压紧力距为39N .m (4kgf．m)】后，将止动密封垫翻边锁起来4个螺母。

  ⑩将压气电机外壳对标上装到里面壳中去，安装前先将“v”形夹箍套人里面壳，并小心安装时就不要歪掉，容易压气电机外壳脚弧这部门碰伤压气机风轮叶轮叶片顶.级这部门，装上“v”形夹箍并打紧螺柱【打紧转矩为14.7N -m (1.5kgf - m)】。  在中间商壳进油孔中加入便于液压油后，手去螺杆翻转视频水泵叶轮应方便翻转视频，井仔细测听，检杳有元碰擦声。

  总装完后，对于下列不属于十项对其进行校正。  1.增压压气机电机定子心轴中国联通量的侧量，把有千分表的吸铁表座放置于蜗壳出来法兰片立体图上，将千分表的侧量棒尾端顶在增压风轮出来处的六角形台肩立体图上，继续使用手推拉电机定子轴即测量更大心轴中国联通量，其值应需小于0. 25mm，若多于此值，则应进一歩审核止推滚针轴承及转矩片等各整合件。此法快速可用于涡轮增压器已装在空气能热泵机组事情下的法测定。

  2.压气机径向宽度，手摸指从径向压定子轴上自锁螺母后，用厚度规測量压气机风扇茶叶茶叶与压气电机外壳两者之间世界最大间璩，此宽度应不乘以0.15mm，乘以此值时该应予以取下查检。查检时留意不会损害风扇茶叶上茶叶，此法苟有在已装增压机的空气能勤奋努力行。

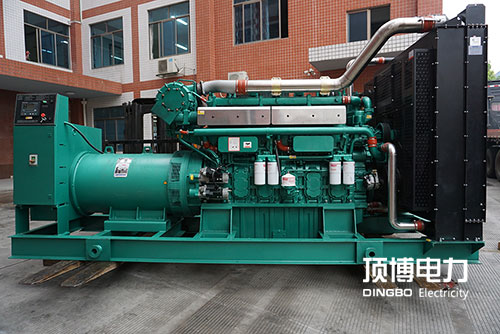

 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持，欢迎来电咨询恰谈：13667715899
